在電子電器中如何識別二極管

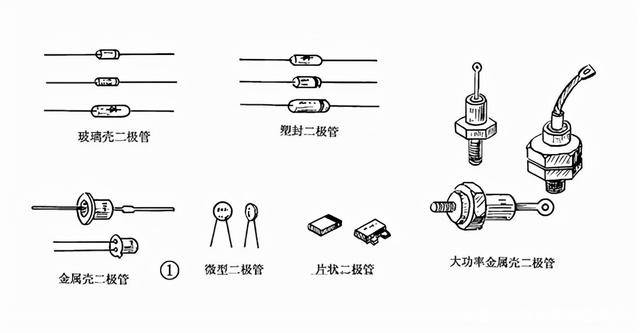

二極管在電子電器中是經常要用到的，但是因為種類很多，對于初學者來說，辨別起來比較麻煩，今天就主要來講一講普通二極管(肖特基二極管、整流二極管、開關二極管、暫態抑制二極管)的識別和檢測方法。

二極管的電路符號，三角形的一頭是正的，而短杠的一頭是負的。鑒于二極管具備單向?qū)щ姷奶攸c，在電源電路中，電流只可以從負極流出，正極流入。在二極管符號旁的"+"-"極性是為了方便更快捷識別正負極加上去的，實際上在繪制電路圖時一般都沒有加注。當看到電路圖的時候，初學者們通常認為普通二極管的符號哪邊是正極，哪邊是負極，這個時候可以將二極管的符號看作是一個口大下邊小漏斗，水只可以從漏斗大口入、從小口出流的電流，電流是由負極出、正極入，這樣就能快速的記憶了。

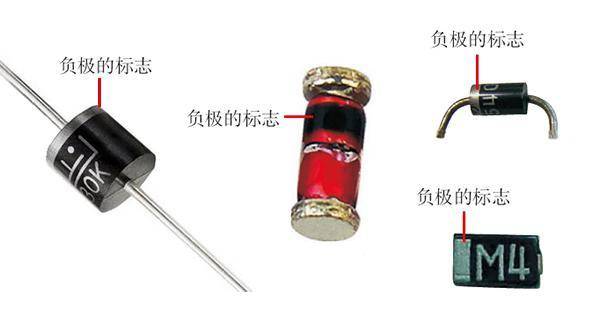

二極管表面比較簡單，只標注了型號和極性，不會像電阻、電容、電感那樣標明其主要參數，并根據二極管外殼標記，可區分兩個管腳的正負極性。國內生產的二極管一般是在電路板上印有電路板符號，而另某些二極管則在負極一頭印上一道色環當做負極標記。二極管的正、負極可以通過針腳長度來辨別，長腳為正，短腳為負；還有發光二極管大多數全是用透明樹脂封裝，管芯下邊有一淺圓盤，觀察內部的金屬片的尺寸，通常是以金屬片的大端針為負數。

二極管的檢測方法，利用其單向傳導特點，可以用萬用表來檢測。

指針式萬用表R×100Ω或R×1kΩ擋的情況下，在二極管的兩端接上一根紅色和黑色的表筆，以檢測電阻值；紅色和黑色的表筆對換，再檢測一個電阻值。如果多次檢測的電阻值有非常大的區別，表明這一次二極管具備很好的單向?qū)щ娦裕译娮柚递^大時，該次紅筆所接的是二極管正極；若多次測出的電阻值差距較小，表明該次二極管已喪失單向?qū)щ娦裕?/span>

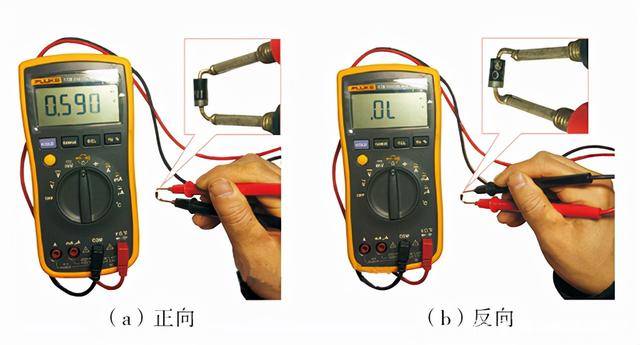

一般數字萬用表都配有專門用于檢測二極管的隔板，能檢測管徑的優劣，第一，將萬用表的擋位選擇開關旋測二極管，把紅表筆插入“V/Ω”接孔，黑表筆連上“COM”接孔。分別用兩支筆接觸二極管的兩個電極，如果出現溢出符號'0L'或'1'，表明二極管在反向截止狀態，這時黑表筆接的是二極管正極，紅表筆接的是二極管負極。相反，若顯示某一電壓值(正常硅管為0.500~0.700V，鍺管為0.150~0.300V)，則二極管處于正導通狀態，當黑表筆接的是負極，而紅表筆接的是二極管正極，二極管負極若兩個檢測值均為"0L"或"1"，則表明二極管斷路。若二次檢測值均為零或極小，則表明二極管短路或漏電損壞。
