肖特基二極管的知識詳解

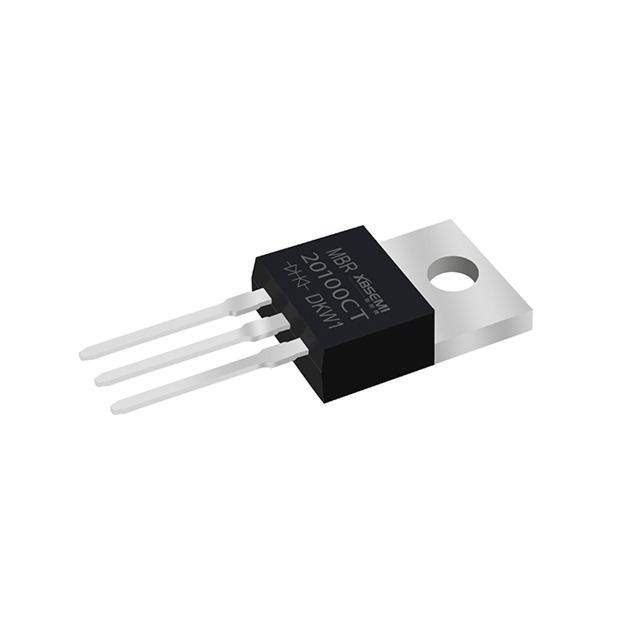

一 什么是肖特基二極管

肖特基二極管是一種熱載流子二極管。肖特基二極管也被稱為肖特基勢壘二極管是一種低功耗、超高速半導體器件，肖特基二極管被廣泛應用于變頻器、開關電源、驅動器等電路，作為低壓、高頻、大電流整流二極管、保護二極管、續流二極管等使用，肖特基二極管在微波通信等電路中作整流二極管、小信號檢波二極管使用。

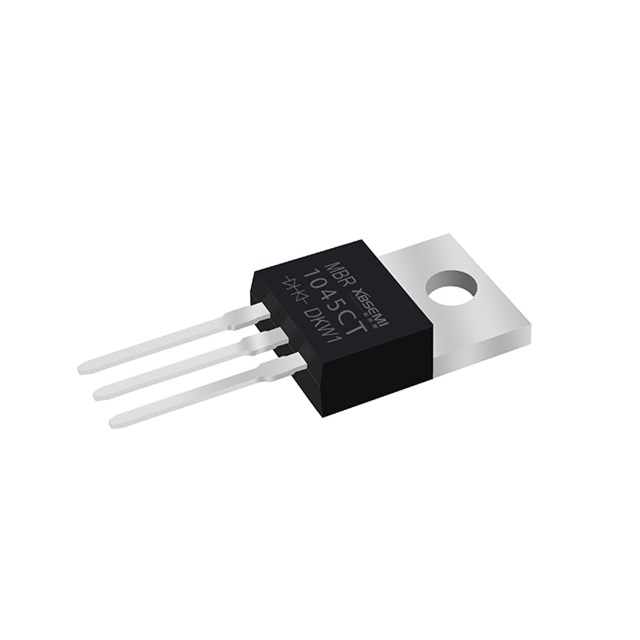

二 肖特基二極管的特點

由于肖特基二極管基勢壘高度低于PN結勢壘高度，故肖特基二極管正向?qū)ㄩT限電壓和正向壓降都比PN結二極管低。由于肖特基二極管是一種多數載流子導電器件，不存在少數載流子壽命和反向恢復等問題。肖特基二極管的反向恢復時間只是肖特基勢壘電容的充、放電時間，完全不同于PN結二極管反向恢復時間。由于肖特基二極管的反向恢復電荷少，故肖特基二極管開關速度極快，開關損耗也極小，特別適合于高頻應用。

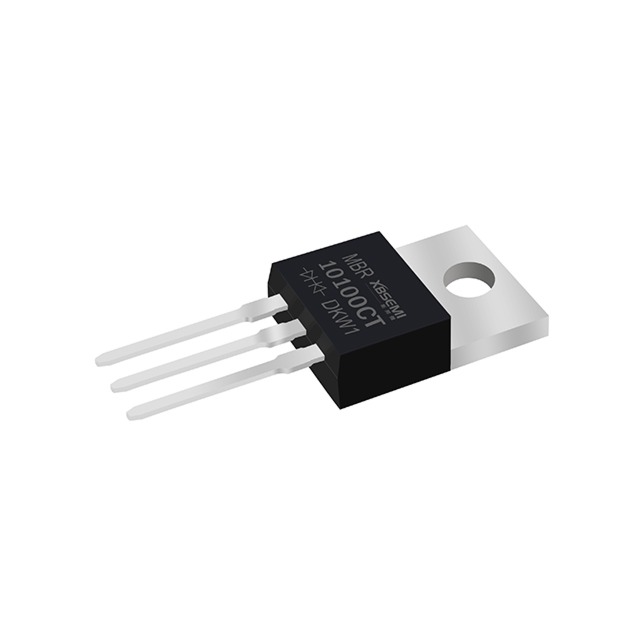

三 肖特基二極管的作用

肖特基二極管又被稱為肖特基勢壘二極管（簡稱 SBD），是一種低功耗、超高速半導體器件。肖特基二極管最顯著的特點是反向恢復時間極短，正向?qū)▔航祪H為0.4V左右。肖特基二極管多用作高頻、大電流整流二極管、低壓、續流二極管、保護二極管、小信號檢波二極管、微波通信等電路中作整流二極管等處使用。肖特基二極管在通信電源、變頻器等中比較常見。肖特基二極管在雙極型晶體管的開關電路里面，通過在連接二極管來箝位。

四 肖特基二極管的應用

肖特基二極管的結構及特點使其適合于在低壓、大電流輸出等場合用作高頻整流，在高頻率下用于檢波和混頻，肖特基二極管在高速邏輯電路中用作箝位。在IC中也常使用肖特基二極管，在高速計算機中也被廣泛采用。除了普通PN結二極管的特性參數之外，肖特基二極管用于檢波和混頻的電氣參數還包括中頻阻抗，指的就是肖特基二極管施加額定本振功率時對指定中頻所呈現的阻抗。
