N溝道MOS管和P溝道MOS管究竟有什么區別？深度解讀，拿走不謝！

　　MOS管(金屬氧化物半導體場效應管)是一種常見的半導體器件，被廣泛應用于各種電子設備中。其中，有兩種主要類型：N溝道MOS管和P溝道MOS管。這兩種類型的器件雖然具有相似的基本結構和工作原理，但在某些方面存在明顯的區別。今天新邦微將深入研究N溝道MOS管和P溝道MOS管的區別，以幫助大家更好地理解它們。

       大家先記住“N 黑 負”、“P 紅 正”，即可以理解為“N-負極，黑色的”，“P-正極，紅色的”。在電路圖中N溝道的MOS管箭頭是向內側指向，P溝道的箭頭是向外側指向的。

　　1、結構差異

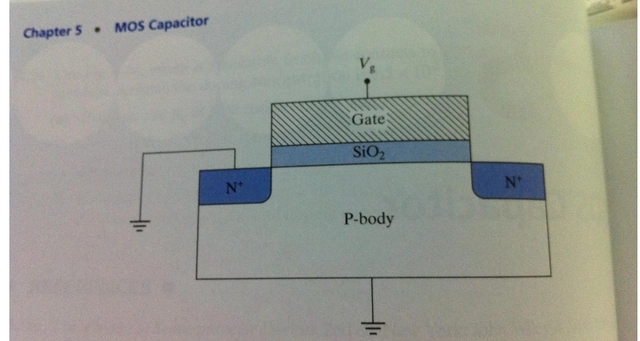

　　N溝道MOS管和P溝道MOS管在結構上存在一些差異。在N溝道MOS管中，溝道部分的材料為N型半導體，而P溝道MOS管中的溝道部分則為P型半導體。此外，N溝道MOS管中的襯底材料為P型半導體，而P溝道MOS管中的襯底材料為N型半導體。這些差異導致了兩種器件的電子結構和輸運特性上的差異。

　　2、構建方式

　　N溝道MOS管和P溝道MOS管的構建方式略有不同。在N溝道MOS管中，首先在P型襯底上形成一個絕緣層。然后，在絕緣層上沉積金屬柵極。最后，通過控制柵極電壓來控制溝道區域的導電性。與之相反，P溝道MOS管的構建與N溝道MOS管相似，只是襯底的摻雜類型和溝道的摻雜類型取反。

　　3、導電特性

　　由于N溝道MOS管和P溝道MOS管中的溝道材料不同，它們的導電特性也有所區別。N溝道MOS管中的溝道材料為N型半導體，當柵極電壓為正時，電子會在溝道中形成導電通道。而在P溝道MOS管中，溝道材料為P型半導體，當柵極電壓為負時，空穴會在溝道中形成導電通道。

　　4、工作原理

　　N溝道MOS管和P溝道MOS管的工作原理也有所不同。在N溝道MOS管中，通過施加正電壓到柵極，形成電子導電通道，從而使電流從源極流向漏極。而在P溝道MOS管中，通過施加負電壓到柵極，形成空穴導電通道，使電流從源極流向漏極。兩種器件的工作原理正好相反。

　　5、使用場景

　　N溝道MOS管和P溝道MOS管在電子領域中有不同的應用場景。由于N溝道MOS管的導電通道是由電子形成的，因此它適用于需要高速電子傳輸的應用，如數字電路。而P溝道MOS管則適用于需要高速空穴傳輸的應用，如模擬電路。

　　6、區別總結

　　總結起來，N溝道MOS管和P溝道MOS管的區別如下：

　　- 結構上，N溝道MOS管的溝道材料為N型半導體，襯底材料為P型半導體;P溝道MOS管的溝道材料為P型半導體，襯底材料為N型半導體。

　　- 構建方式上，兩者的步驟類似，只是襯底和溝道的摻雜類型相反。

　　- 導電特性上，N溝道MOS管通過電子形成導電通道，P溝道MOS管通過空穴形成導電通道。

　　- 工作原理上，N溝道MOS管通過正電壓控制電子導電通道的形成，P溝道MOS管通過負電壓控制空穴導電通道的形成。

　　- 使用場景上，N溝道MOS管適用于需要高速電子傳輸的應用，P溝道MOS管適用于需要高速空穴傳輸的應用。

　　在理解了N溝道MOS管和P溝道MOS管的區別之后，我們可以根據具體的應用需求選擇合適的器件。無論是在數字電路還是模擬電路中，理解并正確應用這兩種器件將有助于提高電子設備的性能和可靠性。
