晶體二極管的正負極應該如何區分——新邦微

對于剛剛踏足半導體這個領域的工程師來說，晶體二極管在使用過程中要注意二極管的正、負極，萬一放二極管的時候放反了，可能做好的樣板或者產品不工作，如果這個二極管是用來整流的，整個樣品或產品會因正負極錯誤而燒毀，后果非常嚴重。為了避免這樣的后果，我們必須知道如何檢查晶體二極管的正負極標志！

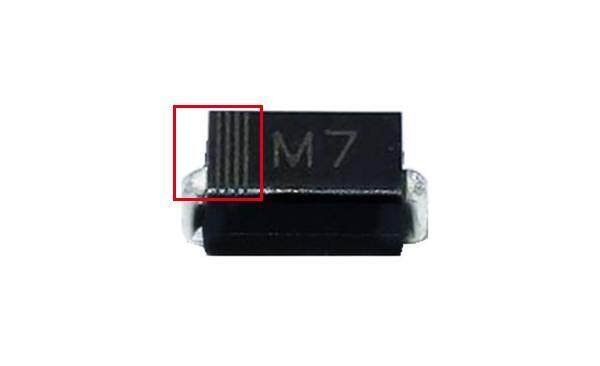

圖中紅色區域有4條橫線的這一面都是正極，另一端是負極；不同的晶體二極管生產廠家也有不同的標識，上面是橫線，也有兩條橫線，也有白色長方塊的。但不管怎樣，歸納出一條：正極這一面有明顯的標志，而負極則無任何識別性標志。

除通過標志來識別晶體二極管外，還有一種更精確的方法來區分正負極，它是使用萬用表來區別晶體二極管：現在萬用表有指針和數字萬用表，隨著電子技術的發展，現在也很少用指針式萬用表了，那么我們來看看數字萬用表如何測試。

將萬用表調至二極管檔位，將它置于晶體二極管兩側，并查看顯示屏幕的數值，如圖所示。

一是屏幕顯示為1，也就是阻值無限大，那么黑筆這一邊就是正的，紅色的這一面就是負極；

第二種是屏幕顯示是600左右，是有數值的，還有的“滴滴滴”的響聲，那么黑表筆這邊就是負極，而紅色表筆這邊則是正極；還有最后一種情況，那就是怎么放數值都靠近0，說明這顆貼片二極管已經被擊穿，無法再使用。

從上面區分晶體二極管正負極的方法中，我們就能知道，通過觀察晶體二極管的外部標志區分是有缺點的，最好是用萬用表進行區分。如果批量生產的話，那肯定不可能每一個貼片二極管都測試一次！為了避免這一問題，在采購貼片材料時，要注意挑選質量好、從事貼片二極管生產時間長的廠家。
